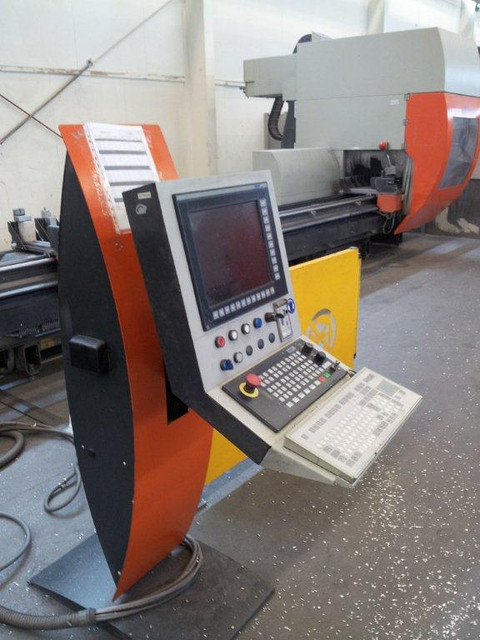

Оброблювальний центр Eludatec SBZ 151

Топмодель являє собою
5-осьовий CNC-пакет для рентабельного та раціонального оброблення алюмінієвого та сталевого профілю.


Всі операції з оброблення, як-от фрезерування, свердління, нарізування різі виконуються на закріпленому профілі для збереження його поверхні.
Оброблення із 6 сторін, з нижнього боку за допомогою кутової головки (опція)
Рухомий магазин інструментів сприяє його швидкій зміні та оптимальному часу циклу оброблення.
Магазин на 13 стандартних інструментів і 7 спеціальних інструментів (кутові фрезерні головки та спеціальні фрези).
Одне місце для пиляльного диска діаметром 400 мм або 500 мм.
Автоматичне позиціювання автономного затискання позиціювання.
Дві окремі робочі зони дають змогу проводити оброблення в маятниковому режимі.
Можливість під'єднання серійний інтерфейс, USB і через мережу.

Технічні характеристики
Відстань переміщення по
осі X: 6.000 мм, 7.300 мм,
9.000 мм, 10.300 мм, 12.000 мм, 15.200 мм, 16.300 мм,


Відстань переміщення по
осі Y: 1.150 мм, Vmax. 40 м/хв.


Відстань переміщення по
осі Z: 715 мм, Vmax. 40 м/хв.


Кут повороту за осі А: (у разі діаметра пиляльного диска
400 мм ) +/-110°, Vmax. 173°/сек.


Кут повороту за віссю С: +/-180°,
Vmax. 175°/сек.
Частота обертання шпинделя
24.000 1/хв макс.


Потужність шпинделя 21 kW/S1.
Момент обертання шпинделя
17,2 Nm/S6
Магазин зміни інструментів
на 20 місць праворуч
Магазин для 1 пиляльного диска зліва
Діаметр пиляльного диска макс.
500 мм
Діаметр фрези 100 мм макс.
Оправлення інструменту HSK-F63
